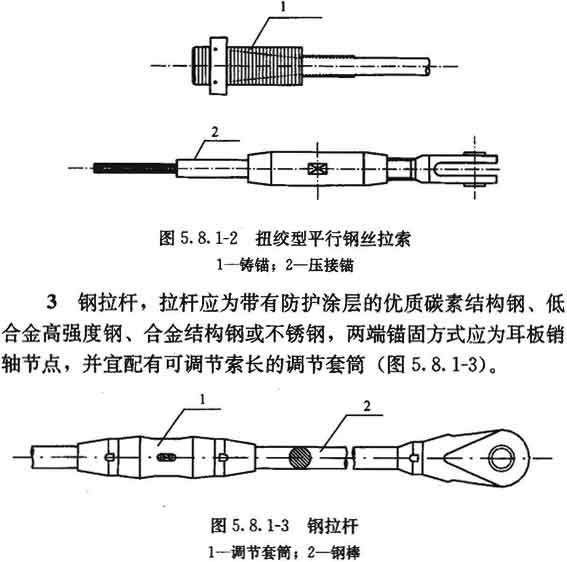

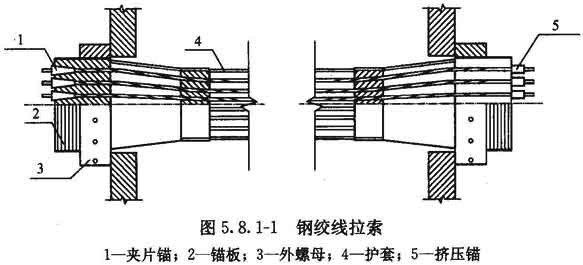

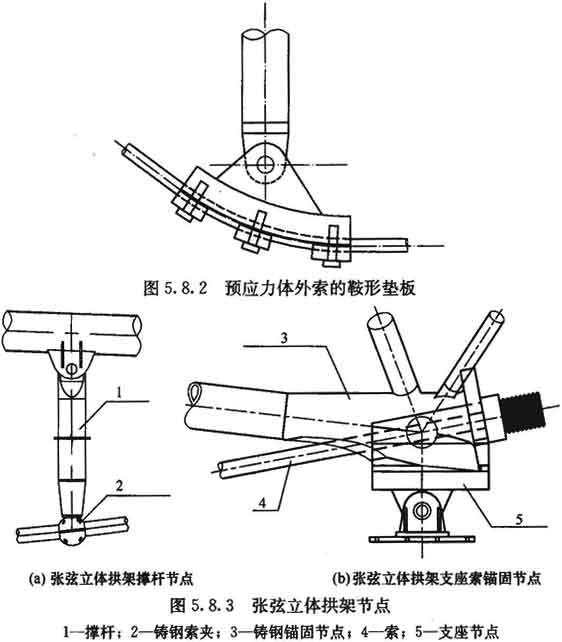

5．8 预应力索节点 5．8．1 预应力索可采用钢绞线拉索、扭绞型平行钢丝拉索或钢拉杆，相应的拉索形式与端部节点锚固可采用下列方式： 1 钢绞线拉索，索体应由带有防护涂层的钢绞线制成，外加防护套管。固定端可采用挤压锚，张拉端可采用夹片锚，锚板应外带螺母用以微调整索索力(图5．8．1—1)。 2 扭绞型平行钢丝拉索，索体应为平行钢丝束扭绞成型，外加防护层。钢索直径较小时可采用压接方式锚固，钢索直径大于30mm时宜采用铸锚方式锚固。锚固节点可外带螺母或采用耳板销轴节点(图5．8．1—2)。 5．8．2 预应力体外索在索的转折处应设置鞍形垫板，以保证索的平滑转折(图5．8．2)。 5．8．3 张弦立体拱架撑杆下端与索相连的节点宜采用两半球铸钢索夹形式，索夹的连接螺栓应受力可靠，便于在拉索预应力各阶段拧紧索夹。张弦立体拱架的拉索宜采用两端带有铸锚的扭绞型平行钢丝索，拱架端部宜采用铸钢件作为索的锚固节点(图5．8．3)。
